面取り加工とは？C面・R面の違いと、シャフト加工で重要な理由を加工現場目線で解説

2025.06.19

面取り加工とは、金属部品の角や端部を斜め、または丸みのある形状に整える加工です。シャフト・ピン・スタッドボルト・ねじ部品の端部では、見た目以上に重要な工程になります。

面取りが不十分だと、挿入時の引っかかり、相手部品への傷、バリ残り、作業時のけが、塗装やめっきの不具合などにつながることがあります。逆に、用途に合った面取りを入れておくことで、組立性・安全性・外観品質・量産時の安定性を高めやすくなります。

この記事では、C面取り・R面取り・糸面取り・バリ取りの違いと、図面や見積りで確認しておきたいポイントを、金属部品加工の実務目線で整理します。

面取り加工とは

面取り加工は、部品の角部・端部をそのまま鋭角に残さず、斜めの面や丸みを持たせる加工です。丸棒シャフトであれば、端面の外周、ねじの先端、穴の入口、段付き部の角などが対象になります。

図面では、たとえば C0.5、C1、R0.5、糸面取り、バリなきこと のように指示されます。見た目は小さな加工ですが、部品の入りやすさ、相手部品との当たり方、外観、検査基準に関わるため、量産部品では軽視できません。

C面取り・R面取り・糸面取りの違い

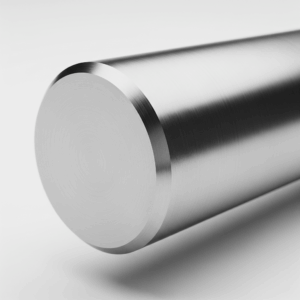

C面取り

C面取りは、角を斜めに落とす加工です。一般的に C1 とあれば、角から縦横方向におおむね1mmずつ落とした45度程度の面を意味します。ただし、実際の加工可否や測定方法は図面指示・形状・設備条件によって変わります。

シャフトを穴やベアリングに挿入する際の導入部、ねじ先端の引っかかり防止、鋭利な角の除去などでよく使われます。直線的な仕上がりになり、寸法としても指示しやすいのが特徴です。

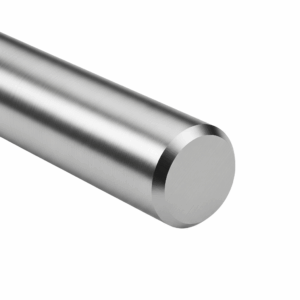

R面取り

R面取りは、角を丸みのある形状にする加工です。R0.5、R1 のように、半径で指示されます。C面取りよりも角当たりがやわらかく、外観部品や手に触れる部品、相手部品に傷を付けたくない箇所で使われることがあります。

一方で、C面取りに比べて加工方法や測定方法の確認が必要になる場合があります。見た目の滑らかさが求められるのか、機能上のR寸法が必要なのかを分けて考えることが重要です。

糸面取り・バリ取り

糸面取りは、明確なC寸法やR寸法を大きく指定せず、角の鋭さを軽く取る程度の処理を指すことが多い表現です。バリ取りは、加工時に発生したバリを除去する作業です。

ただし、糸面取り や バリなきこと は、加工者・検査者によって解釈に差が出やすい指示でもあります。量産品や外観部品では、必要に応じて具体的なC寸法・R寸法・許容範囲を明記した方が認識ズレを防ぎやすくなります。

面取り・丸みとJIS規格の関係

面取りや丸みについては、図面指示や加工条件を考えるうえで、JIS規格も参考になります。

JIS B 0701「切削加工品の面取り及び丸み」 は、切削加工品の角部や隅部に対する面取り・丸みの値を扱う規格です。すべての部品に自動的に適用されるものではなく、図面指示や設計上の必要性とあわせて確認する必要があります。

また、JIS B 0051「製図－部品のエッジ－用語及び指示方法」 では、部品のエッジ状態に関する用語や、図面上での指示方法が扱われています。面取り、丸み、バリ、鋭い角をどう扱うかを考えるうえで参考になる規格です。

実務上は、単に 「糸面取り」 や 「バリなきこと」 と記載するだけでは、加工者・検査者によって解釈が分かれる場合があります。はめあい部、圧入部、摺動部、外観に影響する箇所などは、C0.5、R1、1×45°のように、必要な形状と寸法を明確に指示することが重要です。

シャフトやピンで面取りが重要になる理由

1. 挿入性を良くするため

シャフトやピンは、穴・ベアリング・樹脂部品・金具などに差し込まれて使われることが多い部品です。端部が鋭角のままだと、挿入時に引っかかったり、相手部品の入口を傷つけたりすることがあります。

適切な面取りを入れることで、先端が導入部として働き、組立作業が安定しやすくなります。量産組立では、わずかな引っかかりでも作業時間や不良率に影響するため、端部形状は重要です。

2. バリや鋭利な角を残さないため

切断、旋削、穴あけ、ねじ加工などの後には、角部にバリや鋭利なエッジが残ることがあります。バリは作業者のけが、相手部品への傷、異物混入、測定誤差の原因になる場合があります。

面取りは、こうしたバリや角の鋭さを抑えるための基本的な加工です。ただし、バリの出方は材質や加工条件によって変わるため、必要な場合は「バリなきこと」「端面バリ除去」などの指示も併せて確認します。

3. 外観や手触りを整えるため

家具部品、什器部品、美容椅子、扉まわりの金物など、使用者や作業者の手に触れる可能性がある部品では、角の処理が外観品質や安全性に影響します。

見えない内部部品であっても、端部の粗さやバリが目立つと、部品全体の品質印象を損なうことがあります。面取りは、機能だけでなく、製品としての仕上がりを整える意味もあります。

4. 表面処理の不具合を抑えるため

鋭い角は、塗装・めっき・表面処理の膜厚が安定しにくい箇所になりやすいです。角部に処理が乗りにくい、欠けやすい、端部から劣化しやすいといった問題が起こる場合があります。

表面処理を前提とした部品では、事前に適切な面取りやバリ取りを行うことで、仕上がりの安定性を高めやすくなります。

図面でよく見る面取り指示

面取りは、図面上では比較的短い表記で指示されます。ただし、表記が短いほど、加工者側の解釈に依存する部分も出やすくなります。

たとえば「全周C0.5」と「端面のみC0.5」では意味が変わります。ねじ先端、段付き部、穴の入口、切断面など、どの箇所にどの程度の面取りが必要かを明確にしておくと、見積りや量産時の認識ズレを減らせます。

面取りで起きやすい認識ズレ

「バリ取り」と「面取り」を同じ意味で使ってしまう

バリ取りは、加工で発生した不要な突起を除去する作業です。一方、面取りは端部に意図した形状を作る加工です。現場では近い作業として扱われることもありますが、図面上の意味は分けて考えた方が安全です。

「糸面取り」の大きさが曖昧になる

糸面取りは便利な表現ですが、量産品では大きさのばらつきや検査基準の曖昧さにつながる場合があります。外観や組立に影響する部品では、C0.2〜C0.5など具体的な範囲を相談する方がよいことがあります。

面取りを大きくしすぎて有効寸法が減る

シャフトの端部やねじ部では、面取りを大きくしすぎると、有効長さや当たり面が減ることがあります。安全・挿入性のための面取りであっても、機能寸法とのバランス確認が必要です。

表面処理後の仕上がりを考慮していない

めっきや塗装を行う部品では、前加工のバリや鋭角部が仕上がりに影響することがあります。表面処理まで含めて品質を安定させたい場合は、加工前の面取り条件も重要です。

見積り依頼時に確認したい項目

面取り加工を含むシャフト・ピン・ねじ部品を見積り依頼する際は、次の情報があると検討しやすくなります。

• 材質、径、全長、数量
• 面取りの種類：C面、R面、糸面取り、バリ取りなど
• 面取り箇所：両端、片端、全周、穴入口、ねじ先端など
• 図面指示：C0.5、C1、R0.5、バリなきこと等
• 相手部品との関係：穴に挿入する、ベアリングに入る、手に触れる等
• 表面処理の有無：めっき、塗装、黒染め等
• 外観基準や検査成績書の要否

図面がない場合でも、サンプル品や用途情報があれば、必要な端部処理を検討しやすくなります。量産前には、実際の組立性や相手部品との当たり方を確認しておくことが重要です。

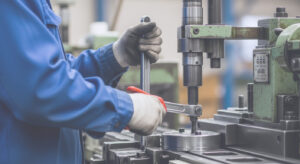

株式会社永山での面取り・端部加工

株式会社永山では、シャフト・ピン・スタッドボルトなどの産業用金属部品について、面取り、丸先、端部加工、ねじ加工などを組み合わせた量産加工に対応しています。

対応可否や最適な加工方法は、材質、径、長さ、数量、端部形状、必要精度によって変わります。図面指示をそのまま加工するだけでなく、用途や組立性を確認しながら、量産に適した加工条件を検討します。

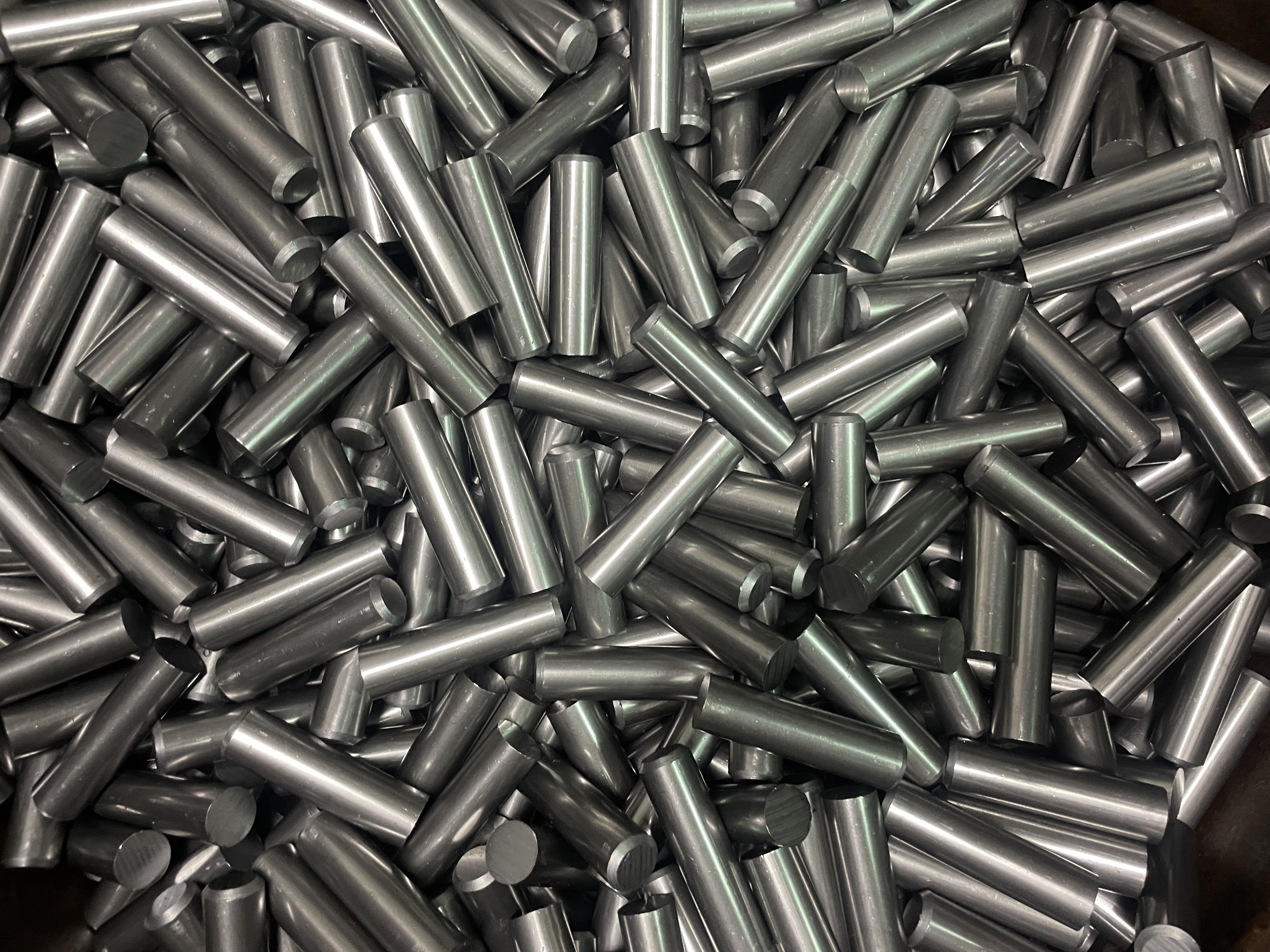

• シャフト・ピンの端部面取り
• C面取り、R面取り、糸面取り、バリ取り
• 丸先、球面、段付き、ねじ先端などの端部加工
• 図面・サンプルからの加工相談
• 数百本から数万本規模のリピート・量産案件

面取りは小さな加工ですが、量産部品では不良や組立トラブルを減らすための重要な要素です。図面上の一行、端部のわずかな形状が、現場での扱いやすさと品質安定に影響します。

まとめ：面取りは「ただ角を落とす加工」ではない

• 面取り加工は、金属部品の角や端部を整える加工
• C面取り、R面取り、糸面取り、バリ取りは意味が異なる
• シャフトやピンでは、挿入性、安全性、外観、表面処理品質に関わる
• 重要な箇所は、C寸法・R寸法・対象箇所を図面で明確にするのが望ましい
• 量産品では、用途・相手部品・検査基準まで含めて検討することが重要

シャフト・ピン・スタッドボルトなどの面取りや端部加工でお困りの場合は、図面やサンプルをもとにご相談ください。用途と数量に合わせて、加工方法を検討いたします。
