スタッドボルトは、締結部品の中でも加工品質が出やすい部品
スタッドボルトは、頭部を持たず、片側または両側にねじを設けた締結部品です。配管フランジ、バルブ、ポンプ、産業機械、建築金物、橋梁関連部品など、目立たない場所で使われることが多い部品ですが、締結力や組付け性に関わるため、加工精度がそのまま製品の信頼性に影響します。
見た目は単純な棒状部品に見えても、実際の製造では、ねじ精度、全長寸法、ねじ部長さ、端面形状、面取り、材質、表面処理、ロット内のばらつき管理など、確認すべき点が多くあります。特に量産では、1本だけ寸法が合うことよりも、同じ品質で安定して作り続けられることが重要です。
この記事では、スタッドボルトの基本、一般的なボルトとの違い、主な用途、製造時の注意点、JIS規格との関係を、加工現場目線で整理します。
スタッドボルトとは
スタッドボルトとは、六角ボルトのような頭部を持たず、軸の一部または全体におねじを加工した部品です。相手部品にねじ込んだり、ナットと組み合わせたりして、機械部品や構造部品を固定するために使われます。
頭がないため、相手部品の中に組み込める
一般的な六角ボルトは、頭部で工具を掛けて締め付けます。一方、スタッドボルトは頭部がないため、片側を母材へねじ込んだ状態で残し、反対側からナットを締めるような使い方ができます。部品の着脱が多い箇所や、ボルト頭を出したくない箇所、相手部品側にねじを残しておきたい箇所で有効です。
一般的なボルトとの違い
一般的なボルトは、ボルト頭とナット、または相手側のめねじを使って締結します。スタッドボルトは、母材へ植え込む側と、ナットで締める側を分けて考える点が特徴です。
そのため、スタッドボルトでは単に「ねじが切ってある棒」と見るのではなく、どちら側を植込み側にするのか、どちら側をナット側にするのか、ねじ部の長さは足りているか、端面や面取りは組付けに支障がないか、といった設計・加工上の確認が必要になります。
- 六角ボルト：頭部を工具で回して締結する一般的な締結部品。
- スタッドボルト：頭部がなく、母材へねじ込む側とナットで締める側を持つ締結部品。
- 両ねじ・寸切り：全体または両端にねじがある棒状部品。用途によってはスタッドボルトと似た使われ方をする。
スタッドボルトの主な種類
スタッドボルトと一口に言っても、形状や用途によっていくつかの種類があります。発注時には、名称だけで判断せず、図面・現物・使用条件を確認することが重要です。
両ねじスタッドボルト
軸の両端にねじを設けたタイプです。片側を相手部品へねじ込み、もう片側をナットで締める用途で使われます。機械装置、配管部品、治具、各種産業機械などで使用されることがあります。
片ねじスタッドボルト
片側だけにねじを設け、反対側は丸棒、段付き、溶接用、圧入用などの形状にするタイプです。相手部品への固定方法や組付け条件に合わせて、ねじのない側の形状を調整できる点が特徴です。

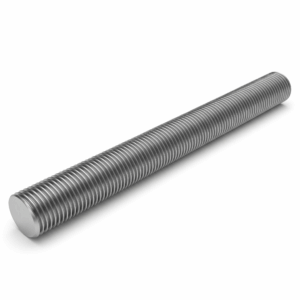

全ねじ・寸切りボルト
軸全体にねじがあるタイプです。必要な長さで切断して使えるため汎用性は高い一方で、端面処理や切断後のねじ山の状態によって、ナットの入りやすさや組付け性が変わります。量産部品として使う場合は、切断長さ、端面、面取り、ねじ山のつぶれに注意が必要です。
植込みボルト
植込みボルトは、母材にねじ込んで使用することを前提にしたスタッドボルトです。植込み側とナット側で、ねじの考え方や先端形状が異なる場合があります。見た目が似ていても、単なる両ねじボルトとは用途や設計意図が異なるため、図面上の指示を確認することが重要です。
スタッドボルトが使われる主な用途
スタッドボルトは、締結後に部品を確実に保持したい場所、繰り返し組付け・分解がある場所、配管や機械装置の接合部などで使われます。代表的な用途は次の通りです。

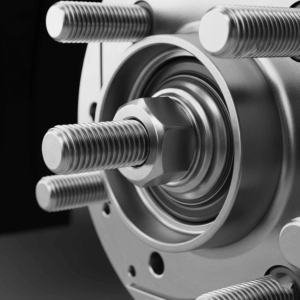

- 配管フランジ：配管同士、バルブ、ポンプ、熱交換器などの接続部で使われます。
- 水道バルブ・ポンプ：水圧や振動がかかる部位で、安定した締結が求められます。
- 産業機械：カバー、ブラケット、治具、機械フレーム、装置部品の固定に使用されます。

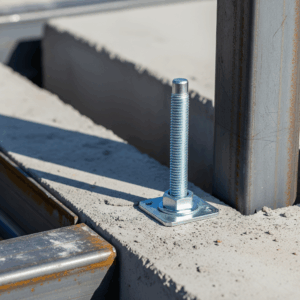

- 橋梁・建築金物：構造部材や付帯部品の固定に使われることがあります。
- 自動車・農機・建機関連：エンジン周辺、排気系、外装・機構部品など、用途に応じた形状で使われます。
このように、スタッドボルトは最終製品の表面に出ないことも多い部品です。しかし、組付け時にナットが入りにくい、ねじが渋い、全長がばらつく、端面のバリが干渉する、といった不具合があると、現場の作業性や製品品質に直結します。
スタッドボルト製造で重要な加工ポイント
スタッドボルトは、単純な丸棒部品ではありません。量産加工では、ねじ・端面・面取り・寸法の管理が重要になります。ここでは、製造時に特に確認すべきポイントを整理します。
1. ねじ精度
スタッドボルトの機能を左右する中心要素はねじです。呼び径、ピッチ、有効径、ねじ部長さ、ねじ山の状態が適切でないと、ナットが入らない、締結が不安定になる、相手部品を傷めるといった問題につながります。
特に、めっきや表面処理を行う場合は、処理後のねじの入り具合も考慮する必要があります。加工時点では問題がなくても、表面処理後にねじがきつくなる場合があるためです。
2. 全長寸法とねじ部長さ
スタッドボルトでは、全長だけでなく、ねじがどこからどこまで必要かも重要です。両端ねじの場合は、左右のねじ部長さ、中央の無ねじ部の長さ、段付き部の有無などを確認します。
量産では、材料切断、端面加工、ねじ加工の各工程で微妙なばらつきが生じます。そのため、図面上の公差だけでなく、実際の組付けでどの寸法が効くのかを見ておく必要があります。
3. 端面処理と面取り
スタッドボルトの端面は、ナットの入りやすさ、相手部品への挿入性、手作業時の安全性に関わります。切断したままの端面では、バリやねじ山のつぶれが残ることがあり、量産現場ではトラブルの原因になります。
C面取り、丸み、糸面取りなど、用途に応じた端部処理を行うことで、組付け性を安定させることができます。特に、ナットを手で仮締めする工程がある場合は、先端の入りやすさが作業効率に影響します。
4. 材質と表面処理
スタッドボルトに使われる材質は、使用環境や求められる強度によって変わります。一般構造用の鋼材、機械構造用鋼、ステンレスなど、用途に応じて選定されます。
屋外、水回り、薬品・熱・振動がある環境では、材質や表面処理の選定が重要です。黒染め、ユニクロ、三価クロメート、溶融亜鉛めっき、ステンレス材など、必要な耐食性や外観、相手部品との組み合わせを考慮します。
5. ロット内の寸法安定性
量産スタッドボルトでは、初品だけが良品でも意味がありません。数百本、数千本、数万本と同じ条件で使用されるため、ロット内で寸法・ねじ・端面状態が安定していることが重要です。
加工段取り、工具摩耗、材料ロット、検査方法を含めて管理することで、組付け現場での不具合を抑えることができます。
切削ねじと転造ねじの違い
スタッドボルトのねじ加工には、主に切削ねじと転造ねじがあります。切削ねじは、刃物で材料を削ってねじ山を作る方法です。少量品、特殊寸法、段付き形状、ねじ部が限定される形状などに対応しやすい加工方法です。
転造ねじは、材料を削るのではなく、ダイスで押し付けて塑性変形させることでねじ山を作る方法です。量産性に優れ、ねじ山の表面が比較的なめらかになりやすいという特徴があります。一方で、材料径、ねじ長さ、形状、ロット数量などによって向き不向きがあります。
どちらが優れているというより、製品形状、必要数量、材質、精度、コスト、納期によって適した加工方法を選ぶことが重要です。スタッドボルト製造では、図面の要求と実際の使用条件を見ながら、切削・転造・端面加工・面取りを組み合わせて考えます。
スタッドボルトとJIS規格の関係
スタッドボルトを図面化・発注する際には、JIS規格が参照されることがあります。JISは日本産業規格であり、寸法、ねじ、公差、検査方法などを確認するうえで重要な基準になります。
- JIS B 1173：植込みボルトに関する規格です。植込みボルトの形状や特性を確認する際に参照されます。
- JIS B 0205：一般用メートルねじに関する規格です。ねじの基準山形や基本寸法を確認する際に関係します。
- JIS B 0209：一般用メートルねじの公差に関する規格です。ねじのはめあい、公差域、許容差を考える際に関係します。
- JIS B 0251：メートルねじ用限界ゲージに関する規格です。ねじが規定範囲に入っているかを確認する検査に関係します。
ただし、実務では「JISに載っているから大丈夫」と単純には判断できません。相手部品、めっきの有無、締結条件、使用温度、振動、組付け方法によって、必要な仕様は変わります。図面指示、現物、使用環境を確認したうえで、必要な寸法・公差・検査方法を決めることが重要です。
量産発注時に確認しておきたい項目
スタッドボルトを量産で手配する場合、次の項目を事前に整理しておくと、見積りや製造可否の判断がスムーズになります。
- 呼び径、ピッチ、ねじの種類
- 全長、ねじ部長さ、無ねじ部長さ、段付き寸法
- 先端形状、端面処理、面取りの有無
- 材質、熱処理、表面処理
- 必要数量、ロット数、継続品かスポット品か
- 検査方法、ゲージ確認、重要寸法
- 図面、現物サンプル、使用箇所の情報
特に、既存部品の置き換えや廃番品の代替製作では、図面だけでは分からない情報がある場合があります。現物サンプルがある場合は、ねじの入り方、端面、表面処理、摩耗状態なども確認材料になります。
NAGAYAMAのスタッドボルト製造
株式会社永山は、スタッドボルト、両ねじ、片ねじ、シャフト、面取り部品など、棒状金属部品の加工に対応しています。特に、同じ形状を安定して作り続ける量産加工では、寸法のばらつき、端面状態、ねじの入りやすさ、加工後の扱いやすさまで含めた確認が重要です。
スタッドボルトは、完成品の中では目立たない部品です。しかし、組付けの現場では、ねじが入るか、寸法が合うか、バリがないか、ロットごとに安定しているかが厳しく見られます。だからこそ、単に図面寸法を追うだけでなく、実際に使われる状態を意識した加工が必要になります。
図面・サンプルをもとにしたスタッドボルトの製作、材質変更、ねじ仕様の確認、量産化の相談などがありましたら、お気軽にご相談ください。用途や数量、求められる精度に合わせて、現実的な加工方法を検討いたします。
まとめ
スタッドボルトは、頭部のない単純なねじ部品に見えますが、実際にはねじ精度、全長、ねじ部長さ、端面、面取り、材質、表面処理、ロット安定性が重要になる部品です。
特に量産では、1本ごとの寸法だけでなく、同じ品質を継続して供給できる加工体制が求められます。スタッドボルト、両ねじ、片ねじ、特殊寸法品の製作でお困りの場合は、株式会社永山までご相談ください。
