転造ねじ加工とは？切削ねじとの違い・メリット・注意点を加工現場目線で解説

2025.06.19

ねじ加工には、大きく分けて切削ねじ加工と転造ねじ加工があります。切削は材料を削ってねじ山を作る方法、転造は材料を削らず、ダイスで押し付けて塑性変形によりねじ山を成形する方法です。

転造ねじは、量産性・材料歩留まり・表面状態・疲労強度の面で有利になることが多く、スタッドボルト、シャフト端部のねじ、ピン類など、数量のある外ねじ加工でよく使われます。ただし、すべての材質・形状に向くわけではありません。材質、硬さ、ねじ径、長さ、数量、ねじ部の位置によって、切削が適する場合もあります。

転造ねじ加工とは

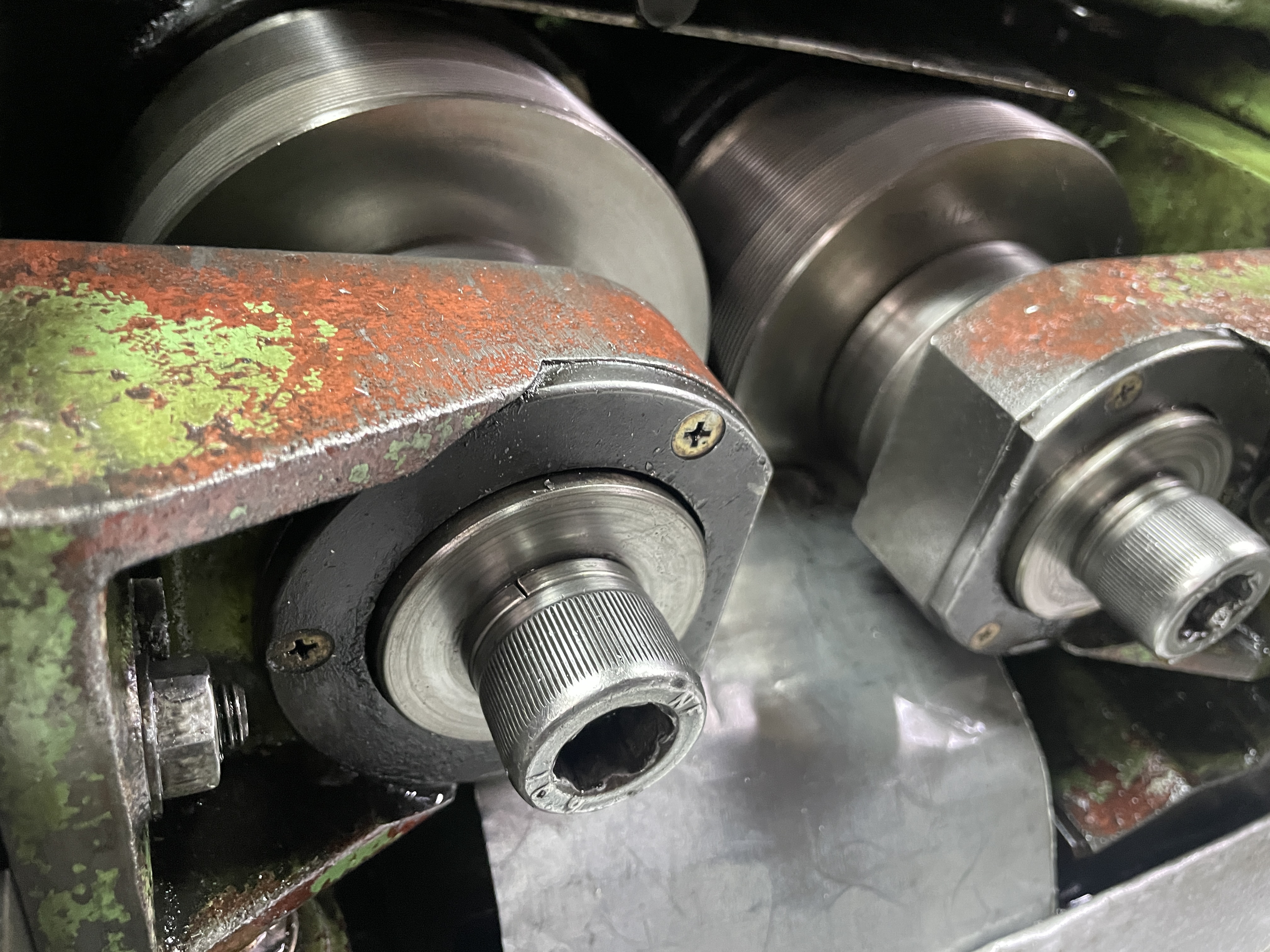

転造ねじ加工とは、ねじ山形状を持つ転造ダイスを材料に押し当て、材料表面を塑性変形させて外ねじを成形する加工方法です。材料を削り取るのではなく、素材を押し広げながらねじ山を作るため、切りくずがほとんど出ません。

転造では、ねじ山を成形した後の外径を狙って、あらかじめ適切なねじ下径を準備します。この下径が大きすぎると山が過大になったりダイス・機械に負担がかかったりし、小さすぎるとねじ山が十分に立たないことがあります。つまり、転造ねじは「ダイスを当てれば完成する」単純な加工ではなく、材質・下径・ダイス・圧力条件のバランスが重要です。

切削ねじ加工との違い

切削ねじ加工は、旋盤や専用工具で材料を削ってねじ山を作る方法です。少量品、試作品、特殊形状、長いねじ部、加工条件の制約がある品物では、切削の方が適していることがあります。

一方、転造ねじ加工は、同じ仕様を繰り返し加工する量産品に向いています。ダイスや条件が決まれば、安定したサイクルで加工でき、切りくずが少ないため材料ロスも抑えやすくなります。

転造ねじとJIS規格の関係

転造ねじは、「転造」という加工方法で作られたねじです。一方で、完成したねじの呼び、ピッチ、山形、公差、検査方法については、図面指示や該当するねじ規格を確認する必要があります。

一般的なメートルねじでは、JIS B 0205 系で基準山形や基準寸法が扱われ、JIS B 0209 系でねじの公差方式が扱われます。たとえば、M8×1.25 のような呼びや、6g・6H などの公差域クラスは、加工方法に関係なく、完成したねじを判断するうえで重要な情報です。

また、量産ねじでは、ねじゲージによる確認が行われることがあります。メートルねじ用の限界ゲージについては、JIS B 0251 が関係します。転造加工であっても、切削加工であっても、最終的には図面で指定されたねじ規格・公差・検査条件を満たしているかが重要になります。

なお、ねじ転造に使用するダイス側にも規格はありますが、発注・見積りの実務では、まず ねじの呼び、ピッチ、ねじ長さ、材質、数量、公差、ゲージ確認の有無 を明確にすることが重要です。

転造ねじが強度面で有利になりやすい理由

転造ねじは、切削ねじに比べて強度面で有利になることが多い加工方法です。ただし、「転造なら必ず強い」と単純に断定するのは正確ではありません。実際の強度は、材質、熱処理、ねじ形状、谷底形状、表面状態、使用荷重、検査条件によって変わります。

1. 金属組織の流れを切断しにくい

切削では材料を削ってねじ山を作るため、材料内部の流れがねじ山部分で切断されます。転造では材料を押し広げて成形するため、金属組織の流れがねじ山に沿いやすく、ねじ谷部での応力集中を抑える方向に働く場合があります。

2. ねじ谷部の表面が滑らかになりやすい

ねじの疲労破壊は、応力が集中しやすい谷部から始まることがあります。転造ではダイスによって表面が押しならされるため、切削痕や微小な傷が少なく、谷部の表面状態が良くなりやすい点がメリットです。

3. 加工硬化・圧縮残留応力が疲労耐性に寄与する場合がある

転造は冷間で材料を塑性変形させる加工です。そのため、ねじ表面付近に加工硬化や圧縮残留応力が生じ、条件によっては疲労強度の向上に寄与します。特に繰り返し荷重を受けるボルト・ねじ部では、表面状態と谷部の応力状態が重要になります。

このため、自動車部品、機械部品、産業設備向け部品など、繰り返し荷重や締結信頼性が問題になる用途では、転造ねじが選ばれることがあります。

転造ねじ加工のメリット

量産性が高い

転造加工は、条件が決まれば短いサイクルで連続加工しやすく、同じ仕様を多数製作する案件に向いています。数百本、数千本、数万本といった継続案件では、切削よりも加工時間とコストを抑えやすい場合があります。

材料歩留まりが良い

切削のようにねじ山部分を削り落とさないため、切りくずが少なく、材料のロスを抑えやすい加工方法です。材料単価が高いステンレスや非鉄金属では、歩留まりの良さがコストに影響する場合があります。

ねじ山の表面状態が安定しやすい

ダイスで押しならして成形するため、ねじ山の表面が滑らかになりやすく、量産時のばらつきを抑えやすい点もメリットです。締結時のかじり、摩耗、トルクの安定性にも関係するため、用途によって重要な要素になります。

転造ねじ加工の注意点

転造ねじ加工は優れた加工方法ですが、万能ではありません。実際の見積り・製作では、以下の点を確認する必要があります。

• 材質の延性：塑性変形させるため、ある程度伸びのある材料が向いています。硬すぎる材料や脆い材料は割れや欠けが出る場合があります。
• 熱処理・硬さ：高硬度材は転造条件が厳しくなるため、加工前後の熱処理条件を確認します。
• ねじ下径：転造後のねじ山を見越して下径を管理する必要があります。
• ねじ部の位置：端部ねじか中間ねじか、段付き形状かによって加工可否が変わります。
• 数量：ダイス・段取りが必要なため、少量や試作では切削の方が合理的な場合があります。
• 特殊ねじ：標準的なメートルねじ以外では、ダイスの有無や製作コストを確認する必要があります。

したがって、転造か切削かは「どちらが上か」ではなく、図面仕様・数量・材質・用途に対してどちらが合理的かで判断します。

転造が向くケース・切削が向くケース

見積り依頼時に確認するとスムーズな項目

転造ねじ加工の見積りでは、図面だけでなく、用途や数量も重要です。以下の情報があると、加工方法の判断が早くなります。

• 材質、径、全長、ねじ径、ピッチ、ねじ長さ
• 端部ねじか、中間部のねじか
• 数量、継続品か単発品か
• 熱処理、表面処理、メッキの有無
• 必要な公差、検査基準、ゲージ確認の有無
• サンプル品がある場合は、図面優先か現物優先か
• 使用用途、締結部品か、摺動部品か、外観部品か

特に、ねじ部が機能上重要な箇所に使われる場合は、ねじ精度だけでなく、相手部品、締付条件、表面処理後の寸法変化も含めて確認することが重要です。

永山における転造ねじ加工への対応

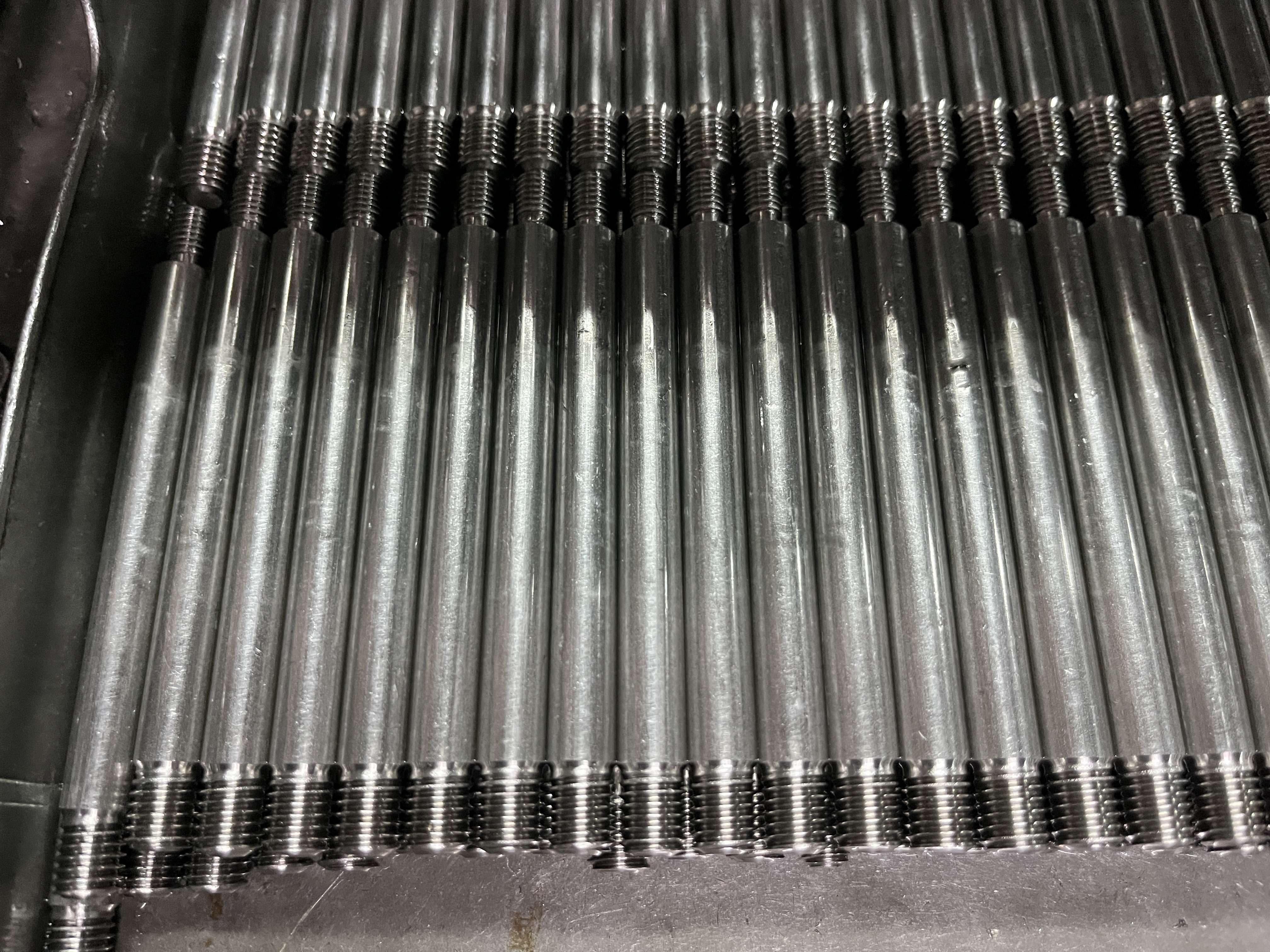

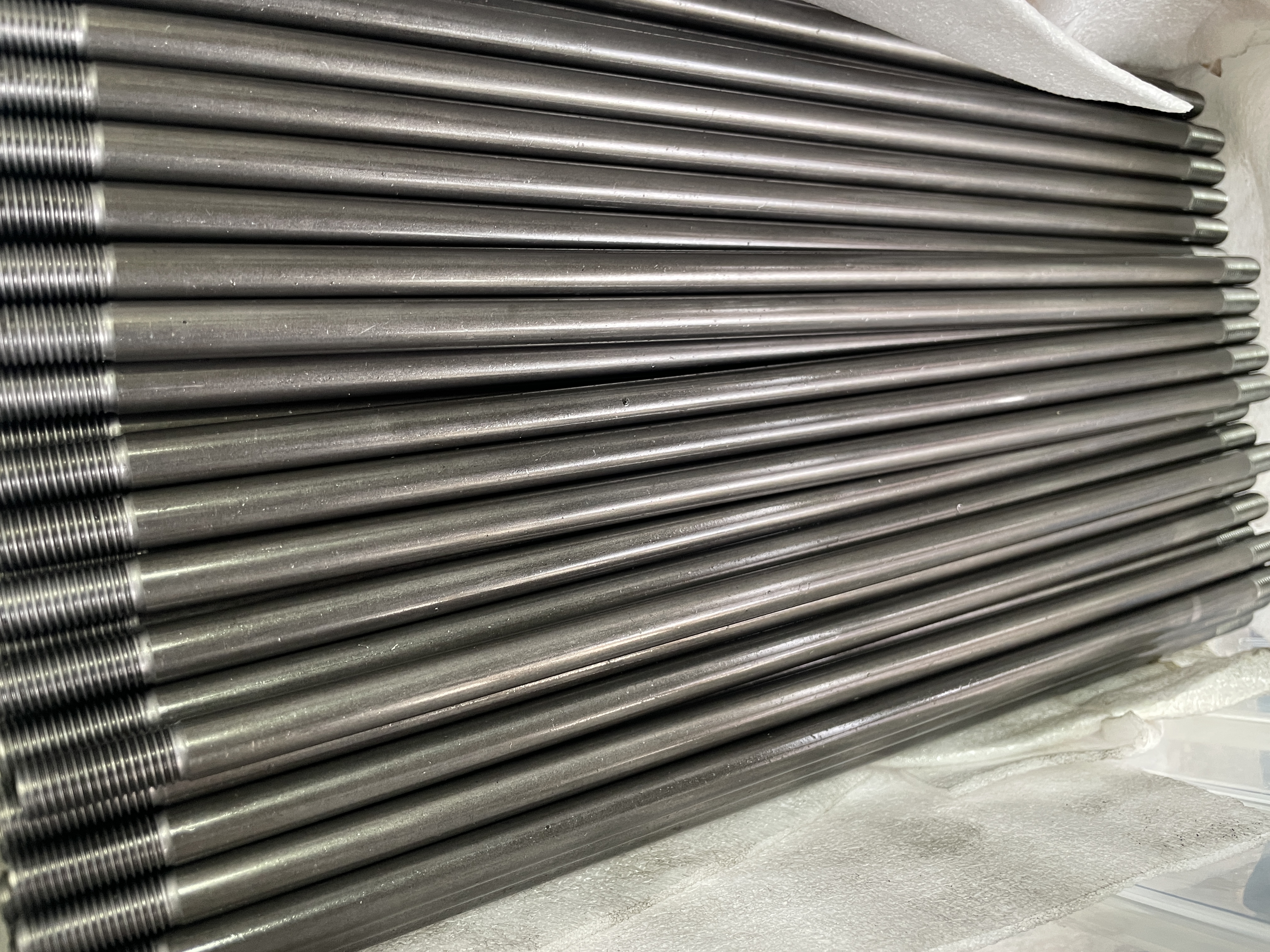

株式会社永山では、シャフト、ピン、スタッドボルトなどの産業用金属部品について、図面・サンプルをもとに、ねじ加工、面取り、端部加工を含めた量産対応を行っています。

転造ねじ加工についても、材質・径・長さ・数量・用途を確認したうえで、転造が適するか、切削が適するかを判断します。量産品では、品質を過剰に上げるのではなく、図面要求と用途に合った適正品質を安定して確保することを重視しています。

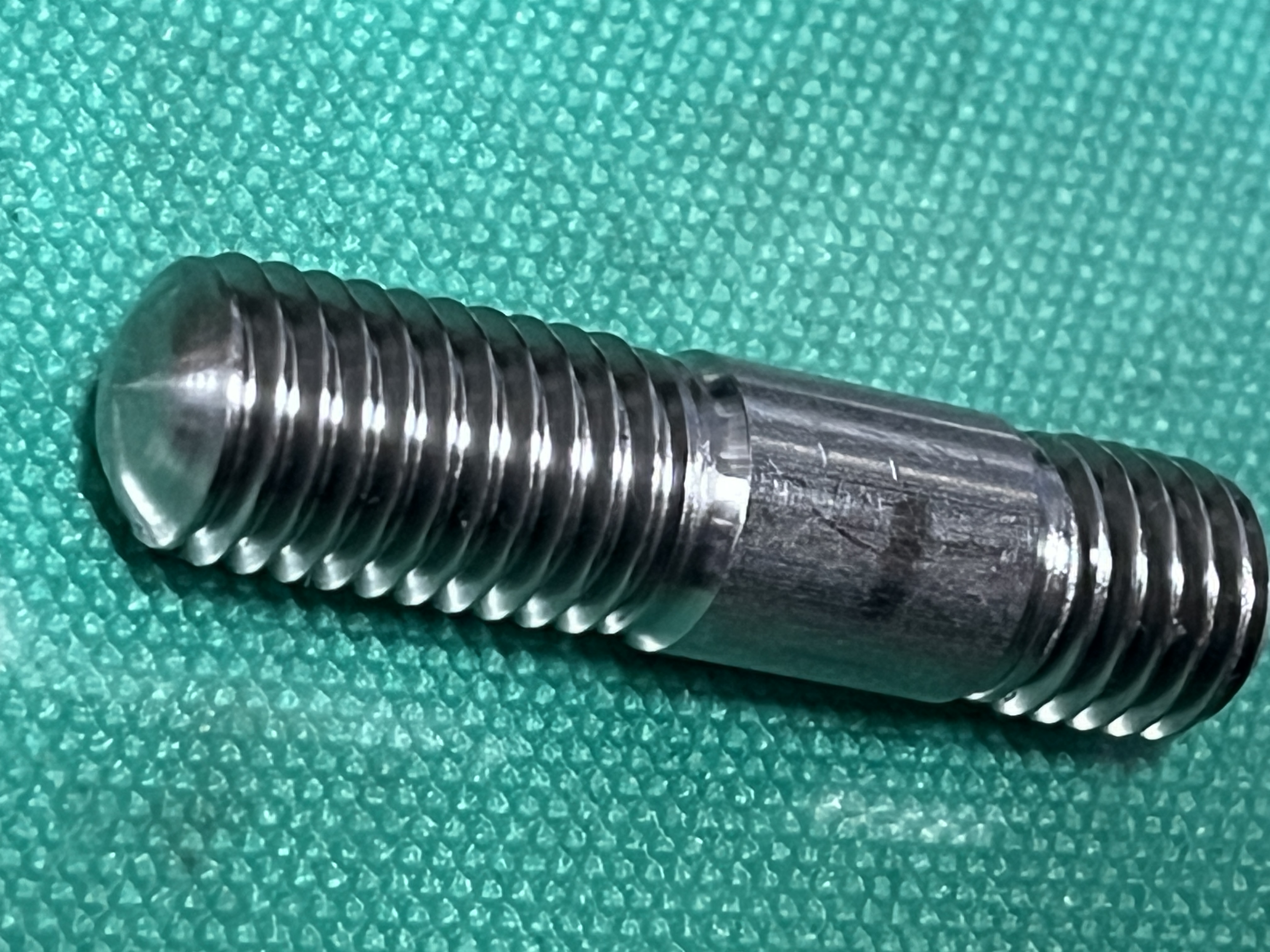

• スタッドボルト、両ねじ、片ねじシャフトなどの外ねじ加工
• 面取り、丸先、セギリ、すり割りなどの端部加工
• SS400、SUS304、SCM系、真鍮、アルミなどの材質相談
• 数百本から数万本規模の量産・継続案件
• 図面・サンプルからの加工可否確認

「この形状は転造で作るべきか」「切削の方がよいか」「数量が増えたのでコストを見直したい」といった段階からご相談いただけます。

まとめ

• 転造ねじ加工は、材料を削らず塑性変形で外ねじを成形する加工方法です。
• 切りくずが少なく、量産性・材料歩留まりに優れるため、数量のある外ねじ加工に向いています。
• 金属組織の流れ、表面状態、加工硬化、圧縮残留応力により、疲労強度面で有利になる場合があります。
• 一方で、材質・硬さ・形状・数量によっては切削ねじ加工の方が合理的な場合もあります。
• 最適な加工方法は、図面仕様、用途、数量、材質を確認したうえで判断することが重要です。

転造ねじ、切削ねじ、スタッドボルト、シャフト端部ねじの加工でお困りの場合は、図面またはサンプルをご用意のうえ、お気軽にご相談ください。

参考資料・注意書き

• 本記事は、転造ねじ加工の一般的な考え方を説明するものです。実際の加工可否・強度・公差は、材質、形状、熱処理、数量、使用条件によって変わります。
• 重要保安部品や強度保証が必要な部品では、図面規格、強度区分、検査条件、使用環境を確認したうえで個別判断が必要です。
