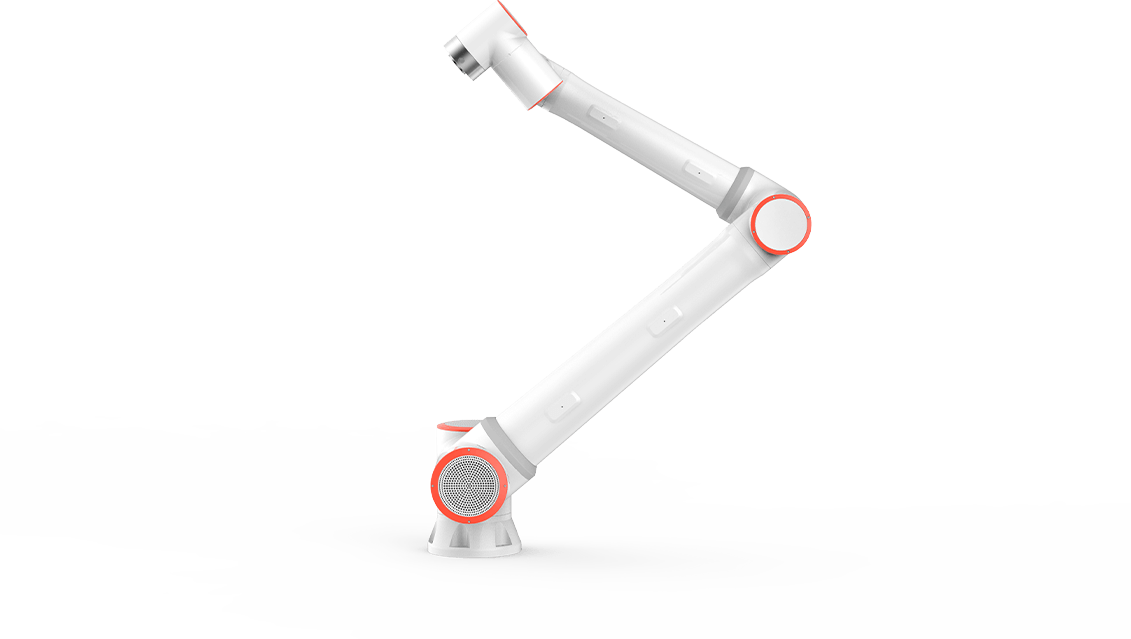

最長クラスのリーチと高可搬。大型ワーク向け
1854mmとシリーズ最長クラスのリーチ、20kg可搬。大型ワークや広範囲をカバーしたい工程に。TCP速度2m/sで動きも速い。
20kg
可搬重量
1854mm
最大リーチ
±0.1mm
繰返し精度
Specifications
FAIRINO FR20 主要仕様
| 可搬重量（定格 / 最大） | 20kg / 25kg |
|---|---|
| 最大リーチ | 1854mm |
| 自由度 | 6 回転ジョイント |
| 繰返し精度 | ±0.1mm（ISO 9283準拠） |
| 最大TCP速度 | 2m/s |
| IPクラス | IP54 標準（IP65 オプション） |
| ノイズ | ＜70db |
| 本体重量 | ≈85kg（ケーブル重量は含まず） |
| I/Oポート | コントロールボックス：デジタル 16IN/16OUT・アナログ 2IN/2OUT ／ ツール側：デジタル 2IN/2OUT・アナログ 1IN/1OUT ／ 高速パルス入力 2 |
| ツールI/O 電源 | 24V / 1.5A |
| 通信（標準） | I/O・TCP/IP・Modbus TCP/RTU |
| 通信（オプション） | CC-Link・PROFINET・EtherNet/IP・EtherCAT |
| 対応SDK | C#・C++・Python・ROS・ROS2 |
| インターフェース | 10.1インチ ティーチングペンダント もしくは Webアプリ |
| 動作温度 / 湿度 | 0〜45℃ / 90%RH（結露なきこと） |
| 素材 | アルミニウム、スチール |
設置について
M10ボルト6本（強度区分8.8以上／締付トルク ≧45Nm）／ 位置決めピン Φ8×2本。衝突時に本体がずれるのを防ぐため、位置決めピンの取り付けを推奨します。
エンドエフェクター取付
ロボット先端フランジは M6ネジ穴7（フランジ ø63h7・ボルト円 ø50／M6ボルト 8Nm）・Ø6 位置決めピン穴。用途に応じたハンド・ツールの選定もご相談いただけます。
※ 詳細な設置図面・フランジ寸法は、ご検討段階でお渡しします。価格・納期はお問い合わせ時にご案内します。
